Un autoradio chinois à 150 euros livré avec un boîtier CAN bus générique et trois pages de notice en anglais approximatif – voilà le point de départ de la plupart des installations ratées. Le réseau CAN bus d’une voiture moderne ne pardonne pas les erreurs de branchement, et un simple fil GND oublié peut rendre silencieuses toutes les commandes au volant.
Le CAN bus dans une voiture, c’est quoi exactement?
Le protocole CAN bus – pour Controller Area Network – a été développé par Bosch dès 1983 et présenté officiellement en 1986 au congrès de la SAE à Detroit. Mercedes-Benz a été le premier constructeur à l’implémenter en série, sur ses modèles 1991. Depuis 1993, il est normalisé sous la référence ISO 11898.
Concrètement, c’est le système nerveux électronique du véhicule. Tous les calculateurs – airbag, climatisation, ABS, autoradio, GPS – communiquent sur un même bus de données sans passer par un ordinateur central. Un véhicule haut de gamme peut embarquer jusqu’à 70 unités de commande électronique (ECU) reliées entre elles via ce protocole.
Pourquoi un autoradio chinois doit s’y connecter ? Parce que sur les véhicules récents, l’autoradio d’origine ne reçoit plus ses informations par des fils indépendants : la vitesse du véhicule, les commandes au volant, l’état du frein de stationnement – tout transite par le CAN bus. Sans connexion correcte, l’autoradio fonctionne en aveugle.
Les fils à connaître avant de brancher un autoradio chinois
Trois fils concentrent 90 % des problèmes d’installation : Key1, Key2 et GND. Le fil Key1 (rouge) alimente l’autoradio. Le fil Key2 (bleu) active les commandes au volant et certaines fonctions secondaires. Le GND assure la masse – s’il est absent ou mal connecté, vous risquez des courts-circuits sur des équipements beaucoup plus coûteux que l’autoradio.
Au-delà de ces trois fils, une installation multimédia complète mobilise quatre connecteurs distincts :
- Le connecteur d’alimentation (Battery, ACC, GND, Illumination)
- Le connecteur haut-parleurs (avant, arrière, gauche, droite)
- Le connecteur fonctions multimédias (USB, AUX, microphone)
- Le connecteur navigation et antenne GPS

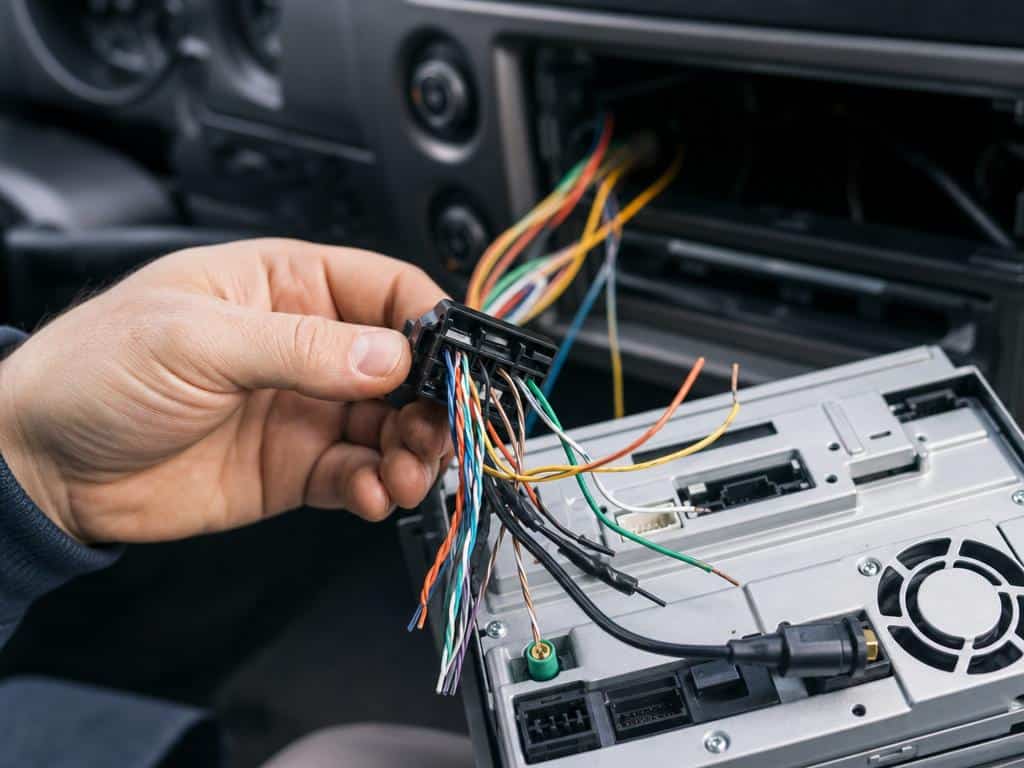

Le boîtier CAN bus se branche généralement en coupure sur le connecteur d’origine du véhicule, entre le faisceau constructeur et l’autoradio. C’est lui qui traduit les signaux du réseau en commandes compréhensibles par l’autoradio chinois.
Comment brancher le CAN bus d’un autoradio chinois pas à pas?

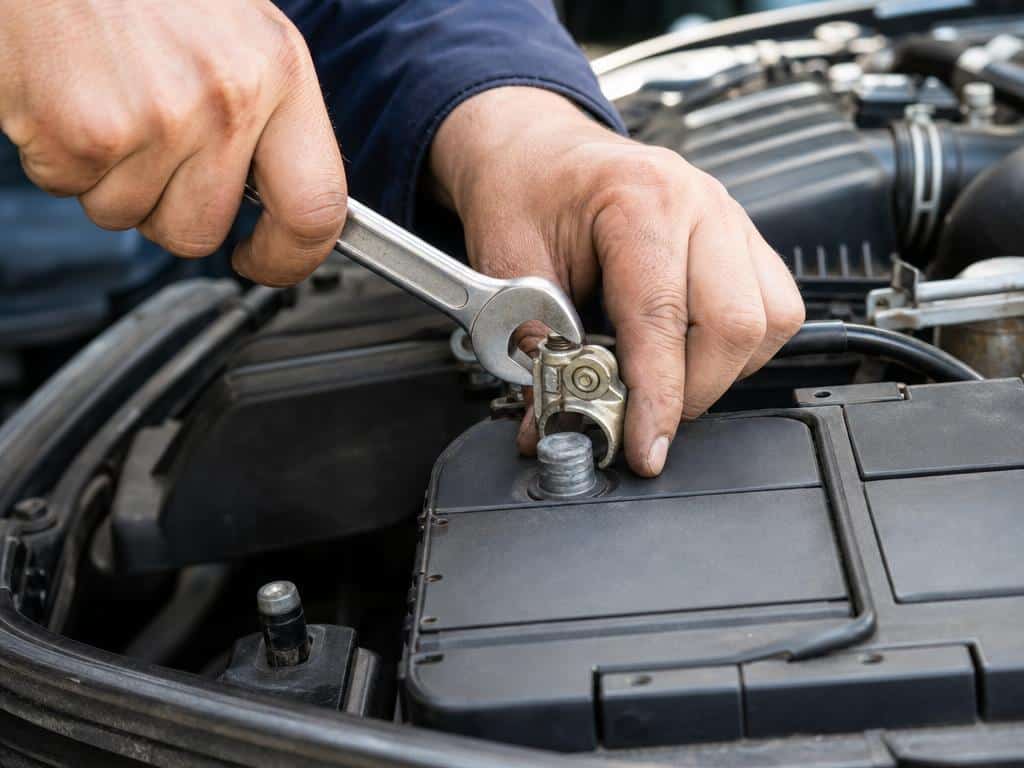

Déconnectez la borne négative de la batterie avant toute manipulation. Ce n’est pas une précaution symbolique : un faux contact sur le réseau CAN pendant que le véhicule est sous tension peut griller un fusible ou corrompre un calculateur. Attendez deux minutes après déconnexion pour laisser les condensateurs se décharger.
Branchez ensuite les connecteurs dans cet ordre :
- GND en premier – toujours la masse avant les alimentations
- Key1 (rouge) sur le fil ACC du faisceau véhicule
- Key2 (bleu) sur le fil dédié aux commandes au volant
- Connexion du boîtier CAN bus entre le connecteur d’origine et l’autoradio
- Branchement des haut-parleurs et des connecteurs multimédias
Avant d’allumer l’autoradio, vérifiez les tensions avec un multimètre : Key1 doit afficher 12V contact mis, GND doit indiquer 0V. Si les valeurs sont correctes, reconnectez la batterie et accédez au menu SWC (Steering Wheel Control) dans les paramètres de l’autoradio pour apprendre les commandes au volant.
Problèmes courants avec le CAN bus d’un autoradio chinois
Les commandes au volant muettes, c’est le symptôme numéro un. Dans 80 % des cas signalés sur les forums spécialisés, la cause est un Key1 ou Key2 mal inséré dans le connecteur, ou un fil GND oublié. Avant de soupçonner le boîtier CAN, vérifiez ces trois fils avec un multimètre – c’est cinq minutes de travail qui évitent des heures de diagnostic.
La mémoire de l’autoradio qui s’efface à chaque coupure du contact pointe vers un autre problème : le fil +permanent (Battery) est absent ou mal branché. Sans cette alimentation continue, l’autoradio perd ses paramètres, ses préréglages radio et parfois ses licences d’application à chaque redémarrage.
La caméra de recul non reconnue est un cas à part. Le signal vidéo transite rarement par le CAN bus – il arrive directement via un fil RCA. Si la caméra n’apparaît pas, vérifiez d’abord le fil de recul (violet sur la plupart des faisceaux) branché sur la lumière de marche arrière, puis le câble vidéo lui-même.
Le boîtier générique livré dans la boîte mérite une attention particulière. Il est souvent le maillon faible de toute l’installation – conçu pour fonctionner sur vingt véhicules différents, il ne maîtrise aucun d’eux parfaitement.
L’autoradio chinois reste un choix fragile sur le plan de la compatibilité CAN
Les incompatibilités avec certains véhicules sont structurelles, pas accidentelles. Les constructeurs comme PSA, Renault ou Volkswagen utilisent des variantes propriétaires du protocole CAN bus. Un boîtier générique d’entrée de gamme ne connaît pas toutes ces variantes, et l’autoradio se retrouve partiellement aveugle sur le réseau du véhicule.
Les smartphones posent aussi problème. Plusieurs modèles d’autoradios chinois présentent des incompatibilités avec Android Auto ou CarPlay selon la version du système embarqué. Une mise à jour firmware peut corriger le tir – encore faut-il que le fabricant la publie, ce qui n’est pas garanti au-delà de 18 mois après la commercialisation.
Le risque sur les calculateurs est réel. Un branchement incorrect sur le réseau CAN peut perturber d’autres ECU connectés au même bus – notamment l’unité de gestion du tableau de bord ou le module confort. Ce n’est pas fréquent, mais les cas de tableaux de bord figés après une installation ratée existent et sont documentés sur les forums techniques.
Quelles solutions quand le branchement CAN bus ne fonctionne pas?

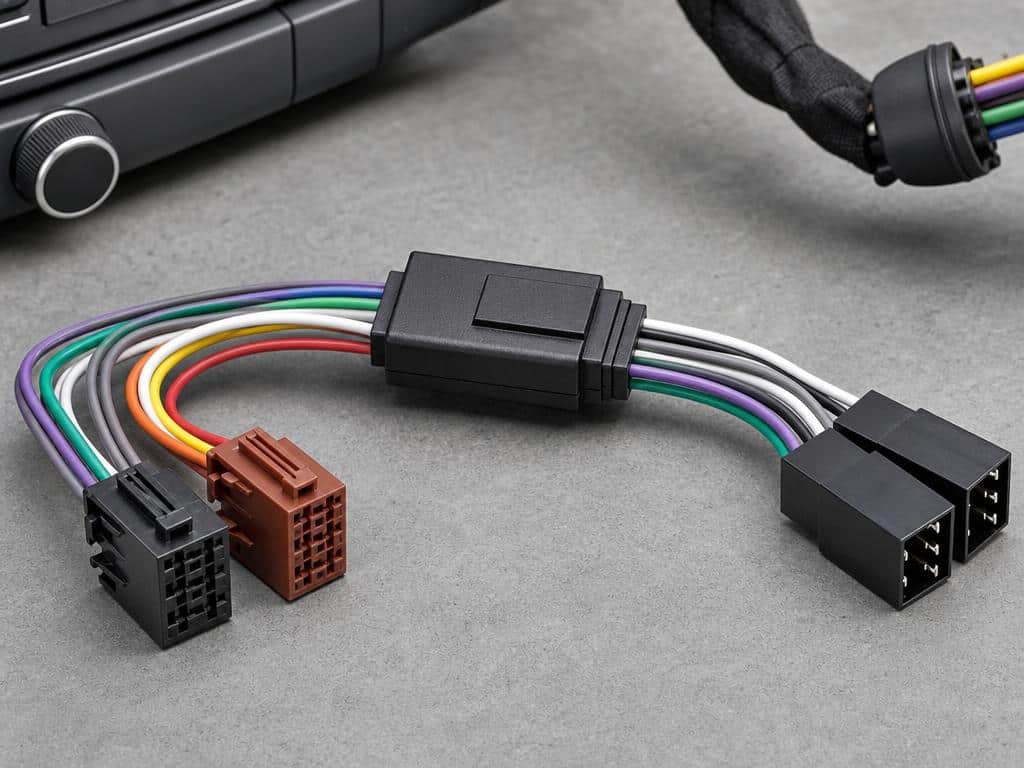

Si les fils Key1 et Key2 sont introuvables sur votre faisceau, la solution est un adaptateur ISO spécifique à votre véhicule. Ces adaptateurs, vendus entre 15 et 40 euros selon la marque, font le pont entre le connecteur d’origine et le faisceau universel de l’autoradio – sans toucher au câblage constructeur.
Si le boîtier CAN générique ne remonte pas correctement les commandes au volant, remplacez-le par un modèle dédié à votre véhicule. Des références comme Connects2, Metra ou iDatalink proposent des boîtiers calibrés modèle par modèle, avec des bases de données régulièrement mises à jour. Le prix oscille entre 25 et 80 euros – soit bien moins qu’une heure de main-d’œuvre en atelier.
Pour le problème de mémoire effacée, la vérification du fil +permanent est prioritaire. Sur un faisceau universel, ce fil est généralement jaune. Mesurez sa tension : il doit afficher 12V en permanence, contact coupé. S’il est absent, un raccordement direct sur un fusible permanent du boîtier à fusibles du véhicule règle le problème définitivement.
Retours d’utilisateurs sur l’installation d’un autoradio chinois avec CAN bus
Sur les forums Volkswagen et Peugeot, les installations qui se passent bien ont un point commun : l’acheteur a identifié son véhicule précisément avant de commander, et a vérifié la compatibilité du boîtier CAN fourni avec son année de fabrication. Une Golf 6 de 2009 et une Golf 6 de 2012 n’utilisent pas les mêmes variantes de protocole.
Les cas de blocage les plus signalés concernent les véhicules Renault post-2015 et les BMW série 1 à partir de 2011. Les boîtiers génériques livrés avec les autoradios chinois ne gèrent pas correctement les bus CAN haute vitesse de ces véhicules. Résultat : les commandes au volant restent muettes même après un câblage parfait.
Ce que les utilisateurs disent avoir retenu : acheter d’abord le boîtier CAN dédié au véhicule, puis choisir l’autoradio compatible. Faire l’inverse – choisir l’autoradio et espérer que le boîtier suive – c’est accepter d’emblée un risque élevé d’incompatibilité. L’ordre des opérations change tout à la réussite de l’installation.
